水里地政鎮所之寶-日製神奇繪圖縮放儀首度公開展示

(記者謝新鈕/南投報導)南投縣府地政處配合國家檔案局「檔案月」活動,11月期間以珍藏近半世紀,市面極為少見的《日製繪圖縮放儀》在水里地政事務所公開展覽,除展出「縮放儀器」外,並一起展出1200分之1地籍藍晒圖及縮放後5000分之1藍晒地籍圖,115日進行開箱及開展活動,歡迎有興趣的民眾前往參觀。

20241107130759QEo5
水里地政鎮所之寶-日製神奇繪圖縮放儀首度公開展示,開箱儀式。(圖/南投縣府提供)

水里地政所表示,是1603年德國天文學家沙依納(Christoph Scheiner)利用特殊的機械連動原理,發明了可活動利用三角形的比例和相似性,用於複製、放大或縮小的「縮放儀」(pantograph)

20241107130842SurK
水里地政鎮所之寶開箱。(圖/南投縣府提供)

該所珍藏日製縮放儀係經過精進改良後產品,裝置長短桿各有兩根連接成菱形,其中1組長短桿有相同的分數刻度,將游標放置並固定在所需分數上,便能縮小或放大不同比例平面圖並具有繪製與原始圖片相反的圖片的功能。本縮放儀製工極為精美,每個節點均有活動滾輪,方便繪圖時靈活運作,由於保存完整是難得一見的珍藏,是縮放儀中極緻精品。

2024110713094163r1

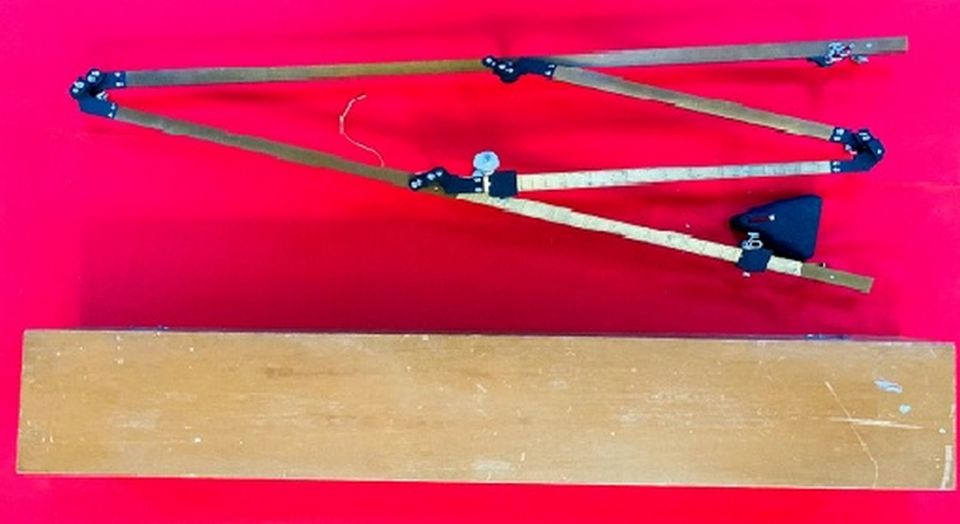

保存完整是難得一見的珍藏,是縮放儀中極緻精品。(圖/南投縣府提供)

水里地政所指出,縮放儀是水里地政所的鎮所之寶,儀器是在60年代時期購置,當時因原地籍圖大都為1200分之1,全段地籍圖數量均多達二、三十幅,地政人員勘查攜帶時極為不便,且無法窺得整段全貌,造成勘查困難。因此當時為利地政人員作業,遂利用此縮放儀繪製5000分之1地籍圖作為全段略圖,便於人員攜帶及繪製勘測圖。
